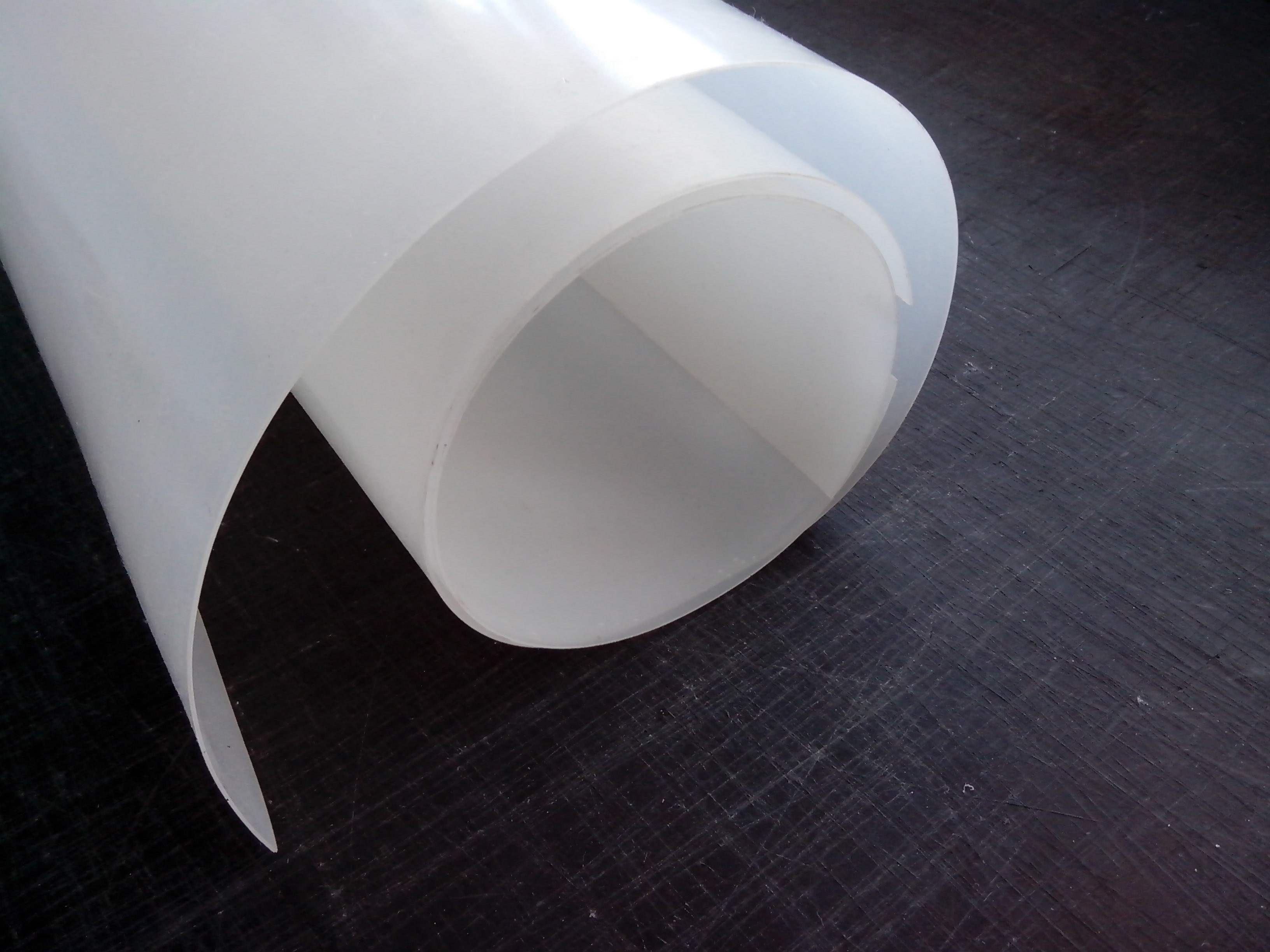

產(chǎn)品：防水板
幅寬：3-6m可定制
厚度：0.5mm-3mm可定制；
顏色：黑色、白色等可定制；
雙抗：抗紫外線、抗氧化可定制；
用途：隧道、環(huán)保、水利、市政工程、園林等；
防水板是以高分子聚合物為基本原料制成的一種防滲材料，既可以防止液體滲漏，也可以預(yù)防氣體揮發(fā)。在建筑、交通、地鐵、隧道、工程建設(shè)中廣泛運(yùn)用。
防水板又叫土工膜，習(xí)慣上把≥0.8mm厚的土工膜叫防水板，<0.8mm的叫土工膜，它是以高分子聚合物為基本原料制成的一種防滲材料，分為均質(zhì)防水板和復(fù)合防水板。
防水板功能

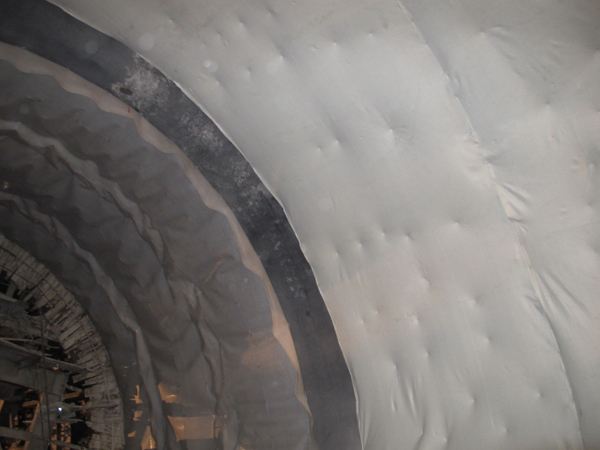

防水板主要功能是防止液體的滲漏和氣體的揮發(fā)， 防水板在巖石工程中的作用主要為防滲和隔離，但是同時(shí)也起到加強(qiáng)和防護(hù)的作用。它主要應(yīng)用在：土石壩、堆石壩、砌石壩、混凝土壩、尾礦壩、污水庫壩、渠道、蓄液池等工程的防滲,地鐵、地下室和隧道防滲襯砌,公路鐵路地基的防滲,衛(wèi)生垃圾填埋場中配合長絲土工布、膨潤土防水毯等土工材料使用等等。
防水板概念
防水板用于地下防腐、防滲工程的HDPE防水板（新型HDPE防水板）是在普通防水板的基礎(chǔ)上經(jīng)過配方重組，選用優(yōu)質(zhì)的低壓高密度聚乙烯原料，并科學(xué)配比炭黑、抗老化劑、抗氧劑、紫外線吸收劑、穩(wěn)定劑等輔料，用目前國際上先進(jìn)的全自動(dòng)土工生產(chǎn)設(shè)備，經(jīng)三層共擠技術(shù)制成。此生產(chǎn)線是高度自動(dòng)化的，從訂單的輸入、配方、進(jìn)料、加工到質(zhì)量的監(jiān)控，都由計(jì)算機(jī)全自動(dòng)控制,并且嚴(yán)格依據(jù)科學(xué)的數(shù)據(jù)來操作的。并且能夠同時(shí)使用最新的原料（具有超強(qiáng)的拉力強(qiáng)度），如Metallocence及傳統(tǒng)的PE、EVA、LLDPE等。所有產(chǎn)品均依據(jù)美國ASTM D標(biāo)準(zhǔn)執(zhí)行生產(chǎn)，達(dá)到或超過國家標(biāo)準(zhǔn),產(chǎn)品規(guī)格齊全，厚度0.2mm-2.5mm，寬幅1m-8m，滿足人工湖防滲、污水池防滲、蓄水池防滲、環(huán)境保護(hù)、礦業(yè)化工等項(xiàng)目的防滲與防腐要求。
防水板用途
防水板寬幅4-6m，重量為200—1500g/平方米，抗拉、抗撕裂、頂破等物理力學(xué)性能指標(biāo)高，產(chǎn)品具有強(qiáng)度高、延伸性能較好、變形模量大、耐酸堿、抗腐蝕、耐老化、防滲性能好等特點(diǎn)。能滿足水利、市政、建筑、交通、地鐵、隧道、工程建設(shè)中的防滲、隔離、補(bǔ)強(qiáng)、防裂加固等土木工程需要。由于其選用高分子材料且生產(chǎn)工藝中添加了防老化劑，故可在非常規(guī)溫度環(huán)境中使用，這種防水板常用于堤壩、排水溝渠的防滲處理，以及廢料場的防污處理。
防水板特性
強(qiáng) 度—— 同等克重規(guī)格下，各向拉伸強(qiáng)度均高于其它針刺無紡布。
抗紫外線光照——具有極高的抗紫外線能力。
耐極高溫性能——耐高溫達(dá)230℃，高溫下仍保持結(jié)構(gòu)完整及原有的物理性能。
滲透性及平面排水性——防水板較厚且是針刺成型的，具有良好的平面排水和垂直透水性，多年后仍能保持此性能。
耐蠕變性——防水板耐蠕變性優(yōu)于其它土工布，因此長效性好。它能耐土中常見化學(xué)物質(zhì)的侵蝕以及耐汽油、柴油等的腐蝕。
延展性——防水板一定應(yīng)力下有很好的延伸率，使之能適應(yīng)凹凸不平的不規(guī)則基面。
防水板指標(biāo)標(biāo)準(zhǔn)
序號/項(xiàng)目/指標(biāo) | LDPE | LLDPE | EVA | HDPE | 普通 | 環(huán)保 |
1 | 厚度mm | 0.2-3.0 | 0.2-3.0 | 0.2-4.0 | 0.2-4.0 | |
2 | 寬度m | 2.5-9.0 | 2.5-9.0 | 2.5-8.0 | 2.5-8.0 | |
3 | 拉伸強(qiáng)度（縱橫）Mpa | >=14 | >=16 | >=16 | >=17 | >=25 |
4 | 斷裂伸長率（縱橫）% | >=400 | >=700 | >=550 | >=450 | >=550 |
5 | 直角撕裂強(qiáng)度N/mm | >=50 | >=60 | >=60 | >=80 | >=110 |
6 | 水蒸氣滲透系數(shù) | <1.0*10 | <1.0*10 | <1.0*10 | ——— | ——— |
7 | 使用溫度范圍 | +70℃﹋-70℃ | +70℃﹋-70℃ | +70℃﹋-70℃ | ——— | ——— |
8 | 炭黑含量% | ——— | ——— | ——— | 2.0-3.0 | |
9 | 耐環(huán)境應(yīng)力開裂F | ——— | ——— | ——— | >=1500 | |
10 | -70℃低溫沖擊脆化性能 | ——— | ——— | ——— | 通過pass | |
11 | 200℃氧化誘導(dǎo)時(shí)間 | ——— | ——— | ——— | >20 |
防水板施工規(guī)范
防水板鋪設(shè)前準(zhǔn)備工作：
1.地基處理:清掃鋪設(shè)面,要求基體平整,土體堅(jiān)實(shí),不能凹凸不平,裂紋等,不能有尖銳物,石塊、鐵絲、木棒等，防滲范圍內(nèi)的草皮，樹根要清除，對于雜草要噴灑滅草劑。
2.與膜接觸面，鋪設(shè)粒徑小的砂土或粘土層作防護(hù)層，防護(hù)層覆蓋厚度不宜小于30㎝。

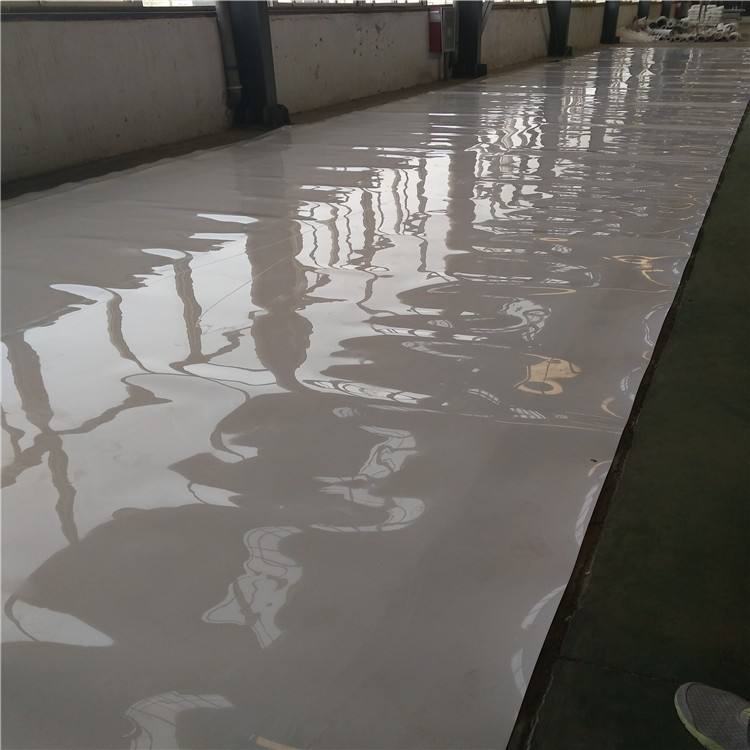

防水板鋪設(shè)方法：
1. 沿一定方向鋪設(shè)，同時(shí)不要拉得太緊，應(yīng)留有一定伸縮量，以適應(yīng)基體變形。
2. 防水板鋪設(shè)時(shí),要調(diào)整好每個(gè)單元走向,以便于兩個(gè)單元的焊接.
3. 防水板鋪設(shè)好后,要用砂袋壓住,以防風(fēng)沙影響下一步邊緣的焊接.
防水板焊接：
1.接縫處理是施工關(guān)鍵程序,一般采用熱焊接方法,PE膜相接的表面加熱處理,使之表面熔化,然后通過壓力,使之熔合成一體。
2.對于鋪設(shè)好的防水板,邊緣接縫處要求不能有油污,水份,塵土等。
3. 焊接前要調(diào)整好接縫處兩幅邊PE單膜,使之搭接一定的寬度,搭接寬度一般為6～8㎝且平整,無折皺。
4. 使用專用焊接機(jī)進(jìn)行焊接。
防水板焊縫質(zhì)量檢測:
1. 檢測方法應(yīng)采用充氣法及室內(nèi)試驗(yàn),也可采用火花試驗(yàn)或超聲波探測法。
2. 檢測設(shè)備采用氣壓式檢測儀及真空檢測儀。
防水板焊縫質(zhì)量要求:
1.對雙縫充氣長度為30-60㎜雙焊縫間充氣壓力達(dá)到0.15-0.2MPa,保持1-5min,壓力無明顯下降為合格。
2. 對單焊縫和T形結(jié)點(diǎn)及修補(bǔ)點(diǎn)應(yīng)采取50㎝×50㎝方格進(jìn)行真空檢測,真空壓力大于或等于0.005MPa,保持30s,肥皂液不起泡為合格。
3. 室內(nèi)試驗(yàn).焊縫抗拉強(qiáng)度應(yīng)大于母材強(qiáng)度。
4. 質(zhì)量檢驗(yàn)應(yīng)隨施工進(jìn)展進(jìn)行。
5.參考依據(jù):《防水板應(yīng)用技術(shù)工程CTTT/T238-1998》
